CTD系列超声波探伤仪

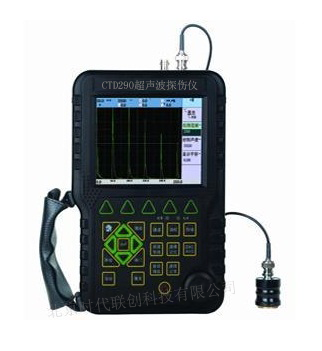

CTD290超声波探伤仪(基本型)
产品特点
产品功能
产品参数
标准配置
    ● 全中文显示,主从式菜单,并设计有快捷按键和数码飞梭旋轮,操作便捷,技术领先(快捷按键和数码飞梭旋轮两种操作结合是其他厂家没有的,非常适合工程师现场便捷操作,淘汰市面上单一繁琐操作按键)
    ● 兼容多种探头:直探头系列、斜探头系列、双晶探头系列、穿透探伤系列,4种系列不同规格的探头,快捷又准确。
    ● 全数字真彩色液晶显示器(TFT),可根据环境选择背景色和波形颜色,液晶亮度可自由设定。
    ● 高性能安保电池模块便于拆装,可以脱机独立充电,大容量高性能锂离子电池模块使仪器连续工作时间延长到八小时以上(可以边充电边使用,满足超负荷检测工作)。
    ● 仪器轻小便携,单手即可以把持,独特的悬挂设计,便于高空探伤作业,经久耐用,引导行业潮流。
    ● 探伤标准:内置各行业常用探伤标准,直接调用,方便、快捷。
    ● 焊缝图示:可设置焊缝形态参数,探伤中直观显示焊缝图和缺陷在焊缝中的位置。
    ● 自动校准:探头零点和探头角度(K值)自动校准功能;声速自动测量功能。
    ● 波峰记忆:实时检索缺陷最高波,记录缺陷最大值。
    ● Φ值计算:直探头锻件探伤找准缺陷最高波后自动计算、显示缺陷当量尺寸。
    ● 缺陷定位:实时显示缺陷水平、深度(垂直)、声程位置。
    ● 缺陷定量:缺陷当量dB值实时显示。
    ● 缺陷定性:通过回波包络波形,方便人工经验判断。
    ● DAC/AVG:曲线自动生成,取样点不受限制,并可进行补偿与修正。曲线随增益自动浮动、随声程自动扩展、随延时自动移动。能显示任意孔径的AVG曲线。
    操作方法及注意事项
    ◆ 本仪器是一种用于材料检测的仪器,不得用于医学等其它应用领域。
    ◆ 本仪器只能使用本公司提供的专用电池组(型号为MB-03)和专用充电器,否则可能引起仪器损坏、电池漏液、起火甚至爆炸。
    ◆ 专用电池组可在机内由外接专用充电器直接充电。一旦把专用充电器接到仪器上,电池即停止供电,同时开始自动充电。
    ◆ 外部设备(探头、通讯线缆)与仪器连接时,建议在关机状态下进行。
    ◆ 请勿擅自拆装本仪器,仪器修理事宜请与我公司或经销商联系。
    ◆ 仪器应存放在干燥清洁的地方,避免强烈振动。
    ◆ 仪器长时间不工作时,应定期充放电,一般每月一次,否则可能导致电池漏电、失效、甚至漏液。
      CTD290超声波探伤仪是一款真彩显示全数字式超声波探伤仪,它能够快速便捷、无损伤、精确地进行工件内部多种缺陷(裂纹、夹杂、气孔等)的检测、定 位、评估和诊断。
          本仪器广泛应用在:实验室,工程现场检测、各地特检院、学校科研单位、建设工程质量检测站、锅炉压力容器制造、电力行业、工程机械制造业、钢铁冶金业、钢结构制造、船舶制造、石油天然气装备制造等需要缺陷检测和质量控制的领域,也广泛应用于军工、航空航天、铁路交通等领域的在役安全检查与寿命评估。
          CTD290超声波探伤仪是利用超声波在物质中的传播,反射和衰减等物理特性来发展缺陷的一种探伤方法,具有灵敏度高,探测速度快,成本低,操作方便,探测厚度大,对人体和环境无害,特别对裂纹,未溶合等危险性缺陷探伤灵敏度高优点,能够快速便携,无损伤,精确地进行工件内部多种缺陷的检测,定位,评估诊断。
      检测范围:       (0~6000)mm
      工作频率:       (0.5~10)MHz
      声速范围:       (1000~15000)m/s
      动态范围:       ≥32dB
      垂直线性误差:≤3%
      水平线性误差:≤0.2%
      分 辨 力:        >33dB(5P14)
      灵敏度余量:    >60dB(深200mmФ2平底孔)
      数字抑制:       (0~80)%,不影响线性与增益
      电噪声电平:    ≤10%
      探头类型:       直探头、斜探头、双晶探头、穿透探头
      闸    门:          进波门、失波门;单闸门读数、双闸门读数
      报    警:          蜂鸣报警,LED灯报警
      电    源:          直流(DC)9V;锂电池连续工作10小时以上
      通    道:         10组
      1.主机
      2.直探头2.5MHzø20
      3.斜探头5MHz8×9K2
      4.探头连接电缆
      5.锂电池组
      6.3A/9V电源适配器
      7.数据处理软件光盘
      8. USB通讯线缆
      9. 中文说明书及资料
      10、仪器箱
